펠티어 소자 냉장고 만들기

아두이노 릴레이 제어를 활용한 펠티어 소자 냉장고 만들기를 해보았습니다.

펠티어 소자란?

펠티어 소자는 전기를 이용해 한쪽 면은 차갑고 다른 쪽 면은 뜨거워지는 원리를 이용한 열전소자입니다. 이 소자는 냉각 및 난방에 모두 사용될 수 있으며, 소형화가 가능해 다양한 DIY 프로젝트에 적합합니다.

특히, 아두이노와 함께 사용하면 온도 조절이 용이해져 더욱 유용합니다.

필요한 재료 소개

이번 프로젝트에 필요한 재료는 다음과 같습니다: 아두이노 우노 온도센서 DHT-11 펠티어 소자 12V 팬 12V to 5V 스탭다운 모듈 12V 3A 아답터 12V 릴레이 전선 아두이노 I2C LCD 베스킨라빈스 케잌 상자 이 재료들은 대부분 전자부품 상점에서 쉽게 구할 수 있습니다.

특히, 아두이노와 관련된 부품들은 온라인에서도 많이 판매되고 있습니다.

아두이노와 펠티어 소자 연결하기

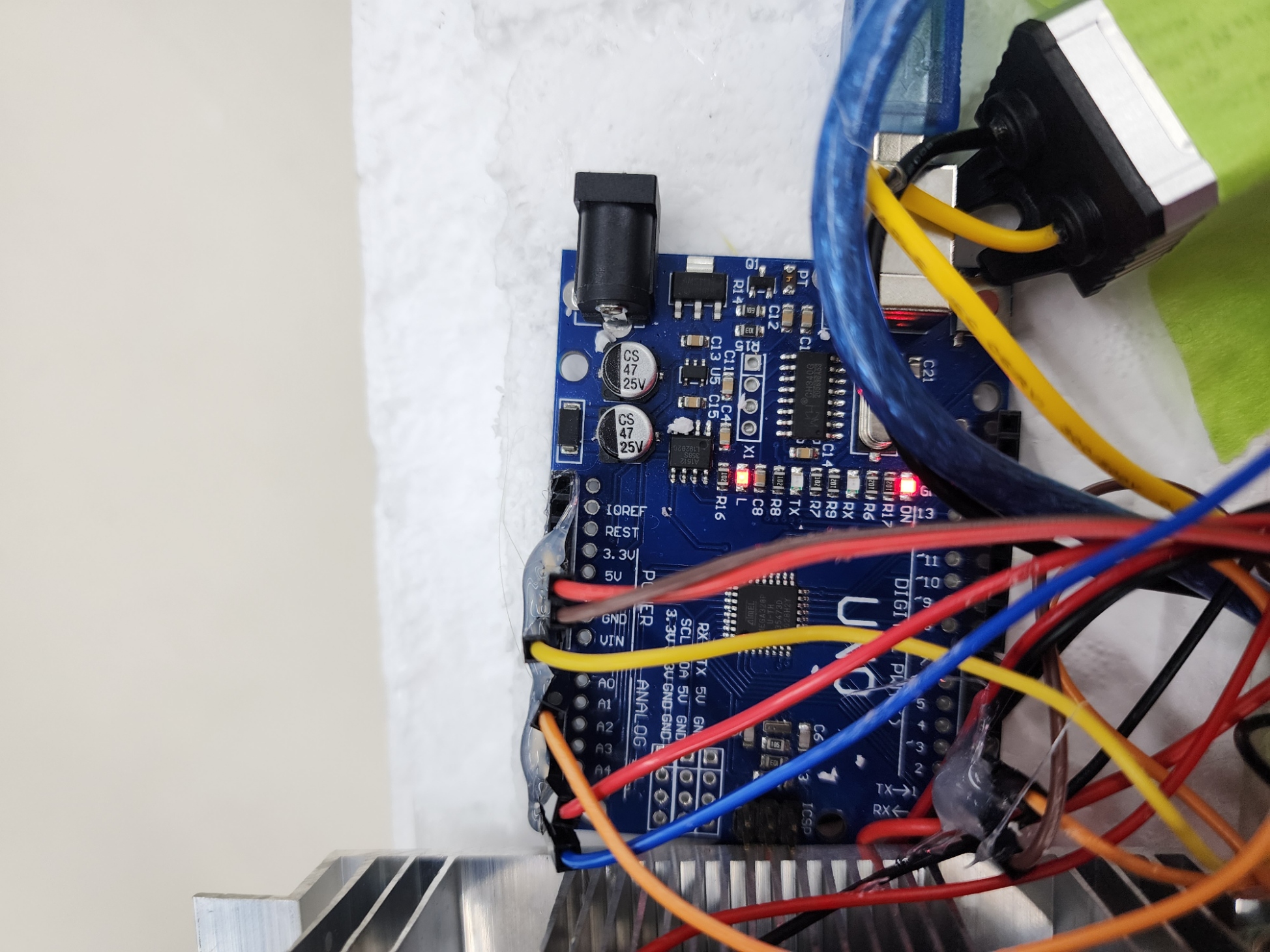

먼저, 아두이노 보드와 펠티어 소자를 연결해야 합니다. 아두이노의 디지털 핀을 사용하여 펠티어 소자에 전원을 공급할 수 있도록 릴레이 모듈을 연결합니다. 이때, 릴레이 모듈은 펠티어 소자의 전원을 제어하는 역할을 하게 됩니다.

온도 센서와의 연동

온도 센서 DHT-11을 아두이노에 연결하여 현재 온도를 측정합니다. 이 센서는 온도와 습도를 동시에 측정할 수 있어 매우 유용합니다. 아두이노 코드에서 센서의 값을 읽어와 LCD에 표시하도록 설정합니다.

전원 공급 및 릴레이 제어

펠티어 소자는 12V 전원을 필요로 하므로, 12V 아답터를 사용하여 전원을 공급합니다. 아두이노 보드에는 5V 전원이 필요하므로, 스탭다운 모듈을 사용하여 12V를 5V로 변환합니다. 이렇게 하면 하나의 아답터로 아두이노와 펠티어 소자에 전원을 공급할 수 있습니다.

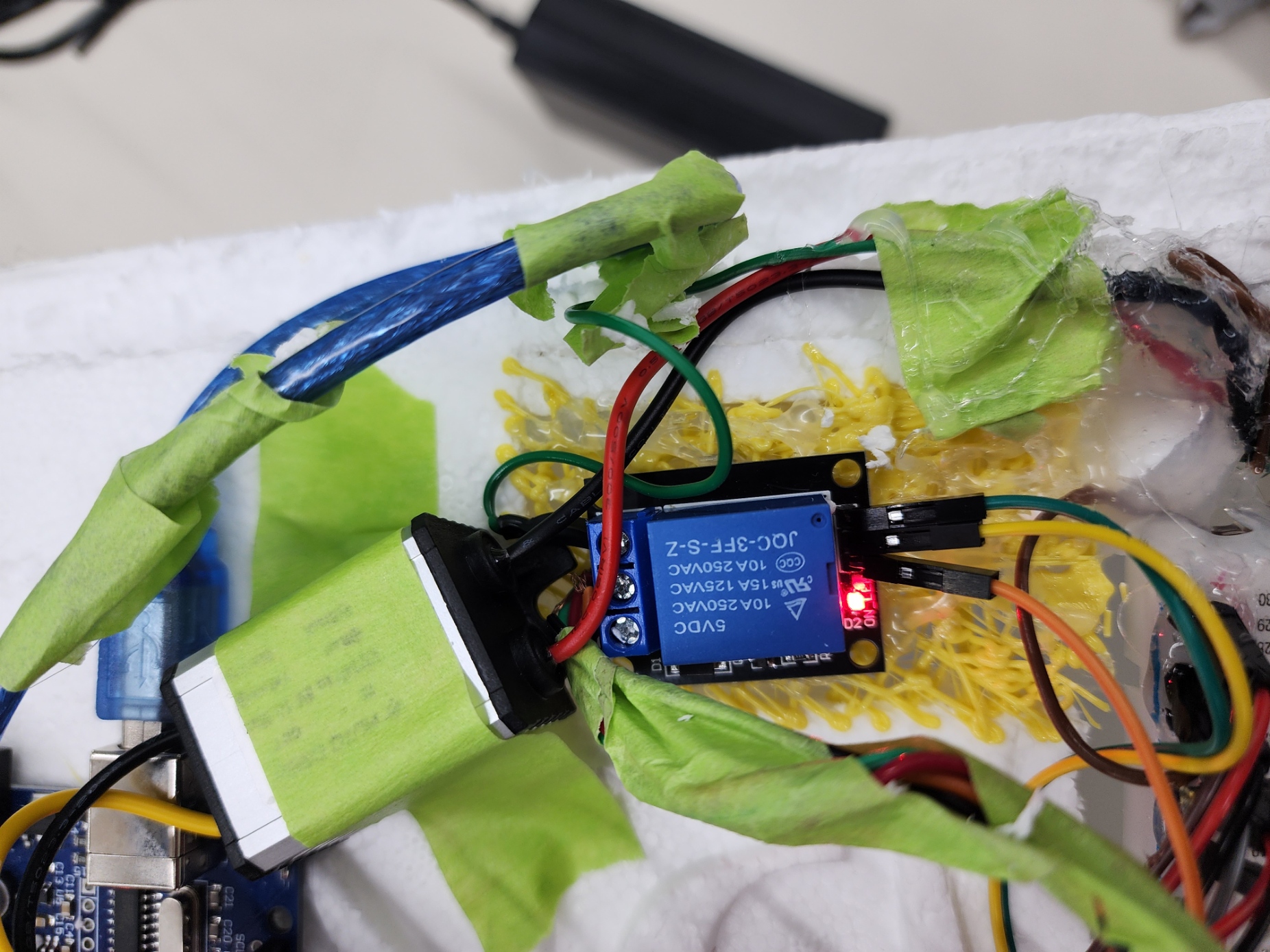

릴레이 모듈을 통해 펠티어 소자의 전원을 제어할 수 있습니다. 아두이노의 디지털 핀에서 릴레이 모듈로 신호를 보내면, 릴레이가 작동하여 펠티어 소자에 전원을 공급하거나 차단합니다.

냉장고 조립 과정

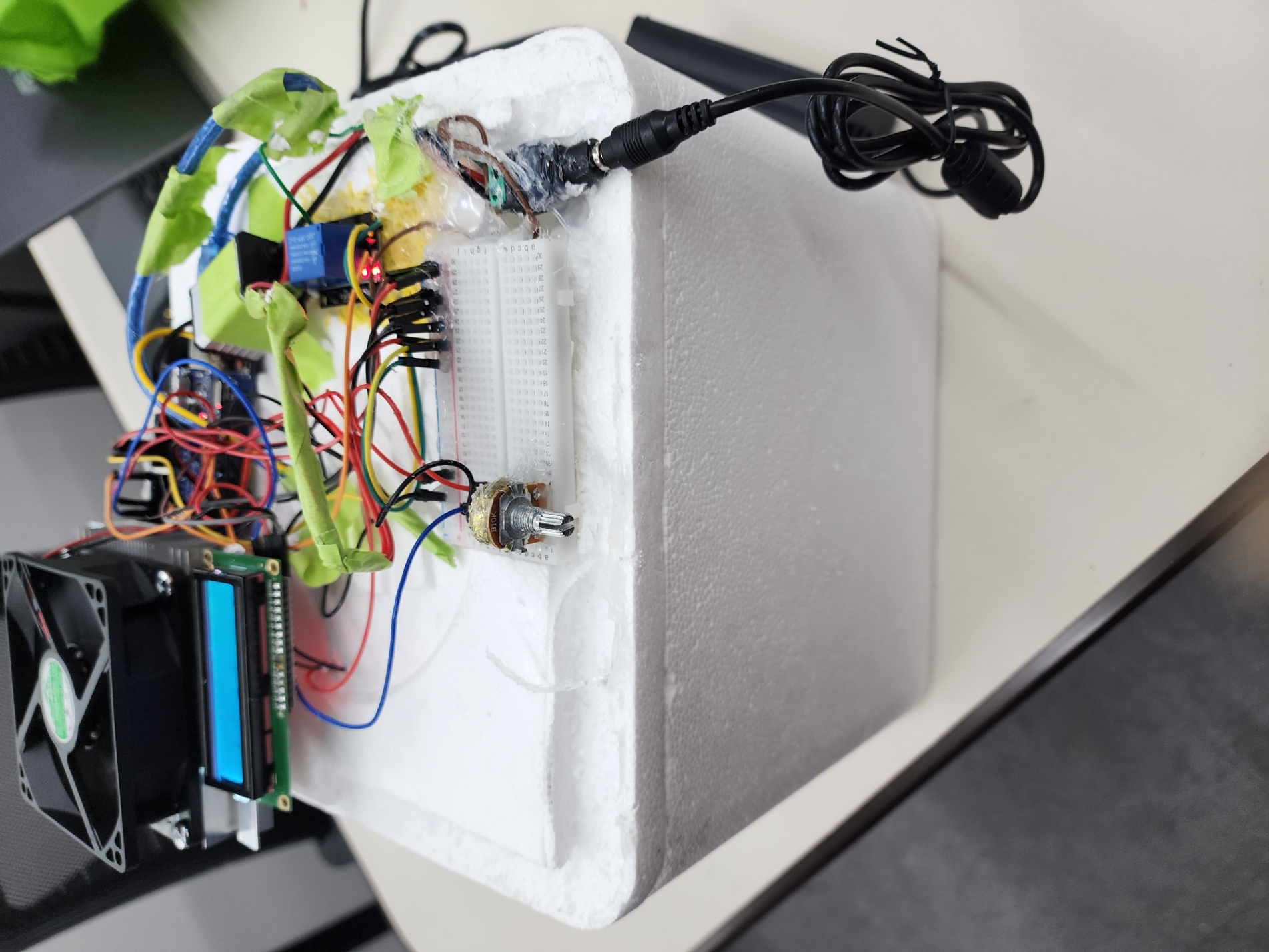

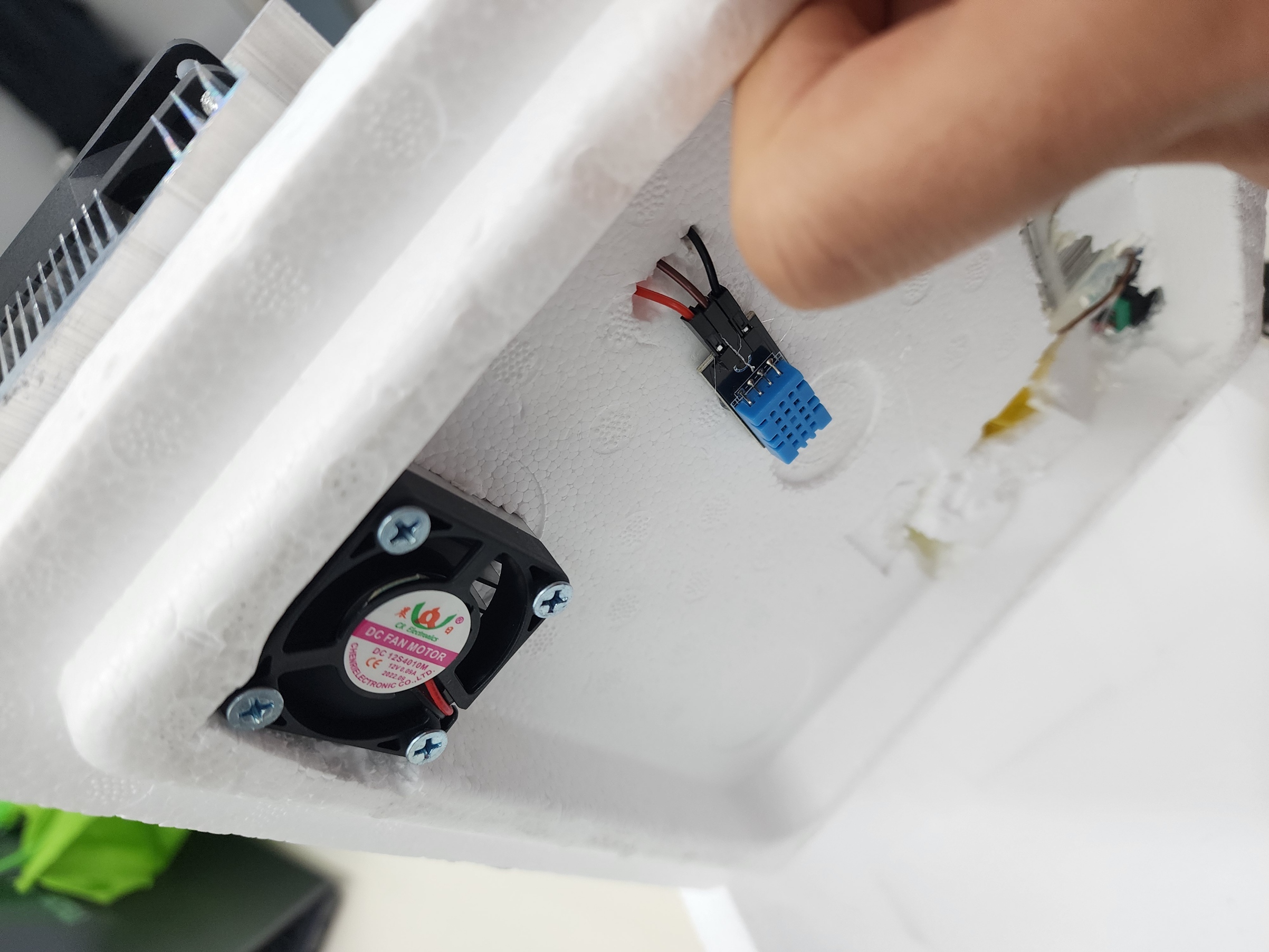

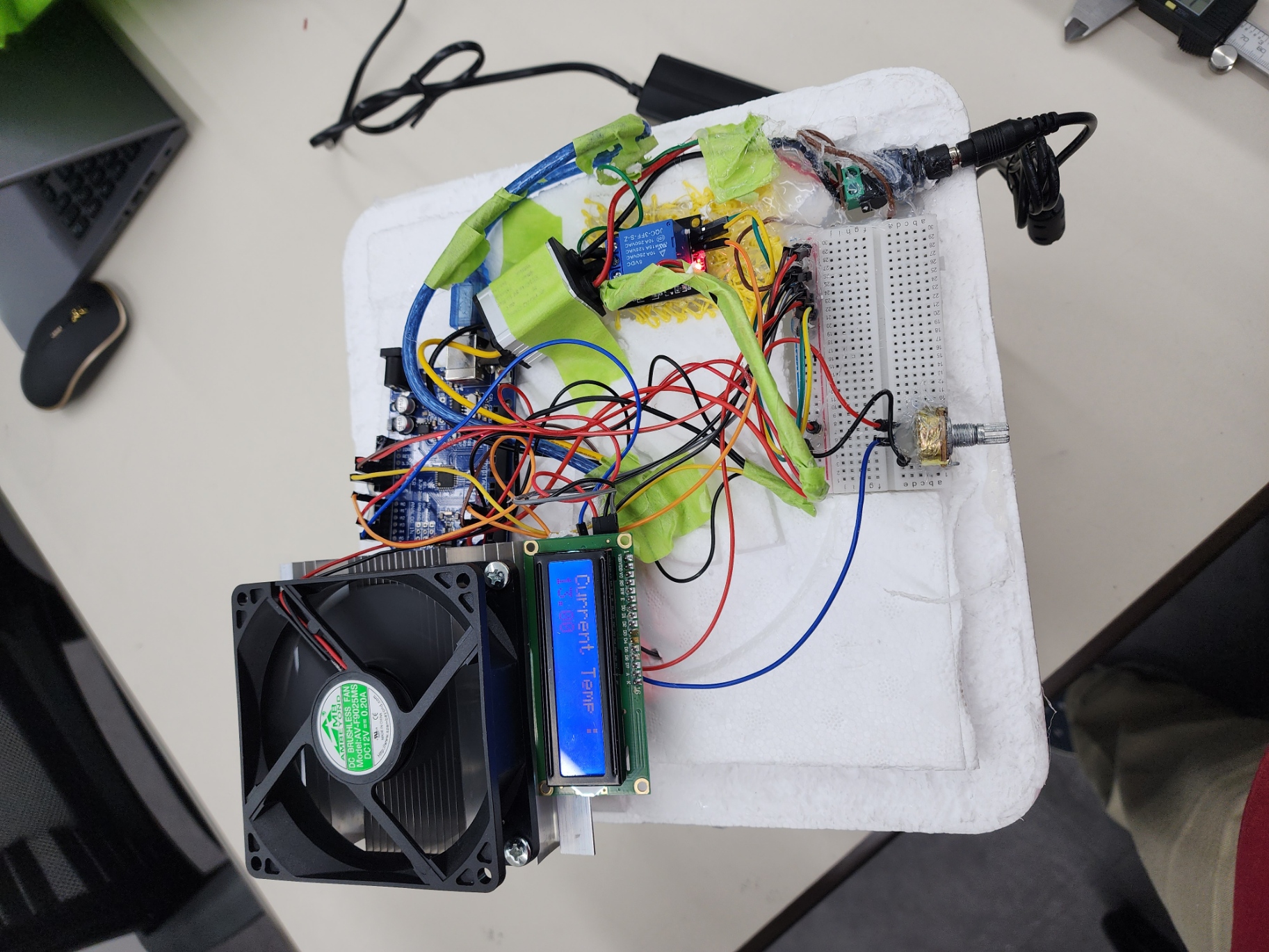

이제 모든 부품을 조립하여 냉장고를 완성합니다. 베스킨라빈스 케잌 상자를 냉장고의 외부 케이스로 사용하고, 내부에 펠티어 소자와 팬을 장착합니다. 팬은 펠티어 소자에서 발생하는 열을 외부로 방출하는 역할을 합니다.

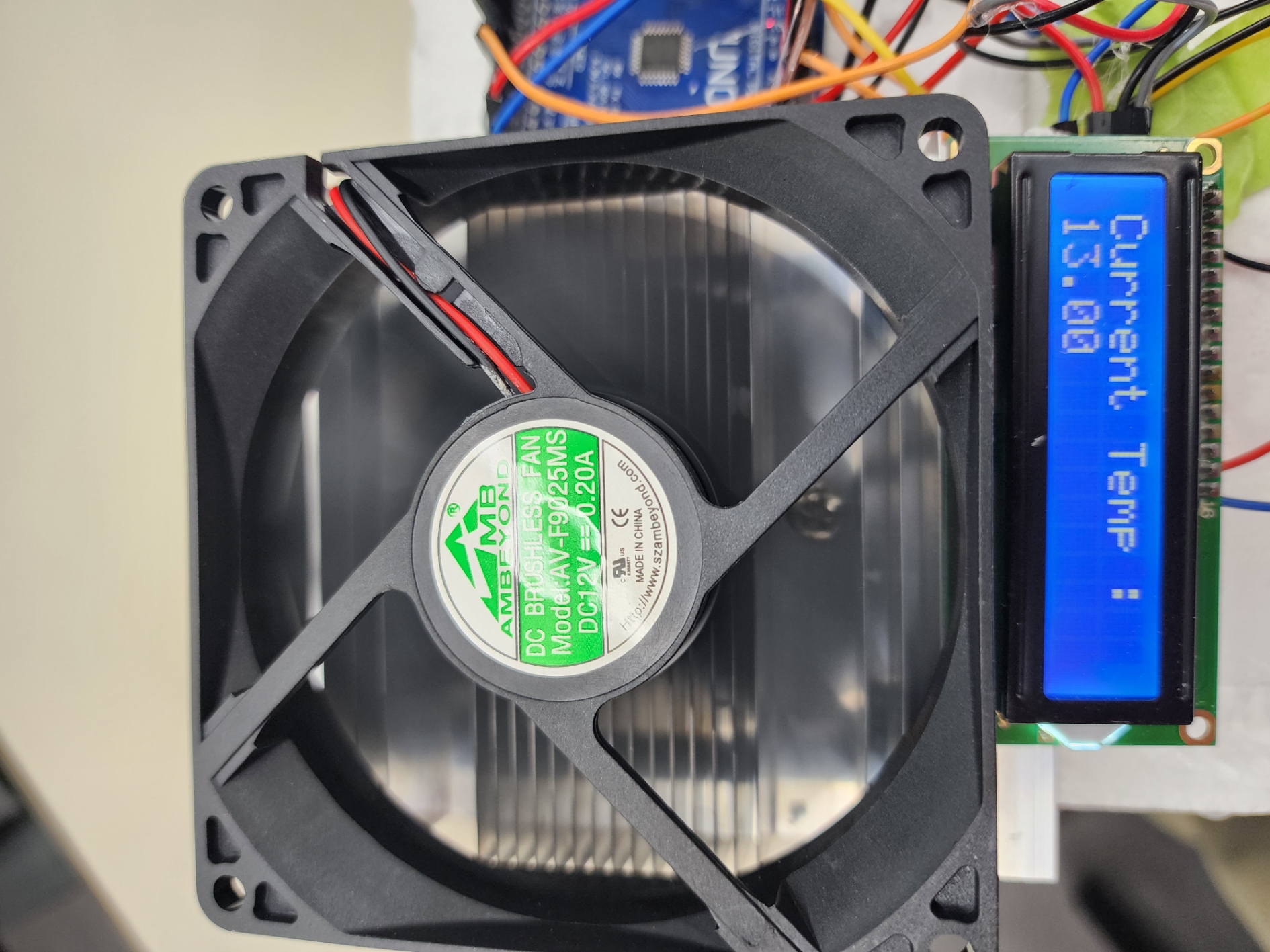

온도 센서와 LCD는 외부에 부착하여 현재 온도를 쉽게 확인할 수 있도록 합니다. 모든 배선은 깔끔하게 정리하여 안전하게 작업합니다.

테스트 및 결과

조립이 완료되면, 아두이노 코드를 업로드하고 시스템을 테스트합니다. 온도 센서가 정확하게 작동하는지 확인하고, 펠티어 소자가 제대로 냉각되는지 점검합니다. 초기 테스트에서는 약 4도까지 온도를 낮출 수 있었습니다.

마무리 및 활용 방안

이렇게 해서 아두이노와 펠티어 소자를 이용한 DIY 냉장고가 완성되었습니다. 이 냉장고는 소형이기 때문에 캠핑이나 야외 활동 시 유용하게 사용할 수 있습니다. 또한, 다양한 실험이나 프로젝트에 활용할 수 있는 기초적인 장치로도 적합합니다.

이 프로젝트를 통해 아두이노와 전자부품에 대한 이해를 높일 수 있었고, 직접 만든 냉장고를 통해 성취감을 느낄 수 있었습니다. 여러분도 도전해 보시길 추천드립니다! 😊
